در هنگام نصب دوربینهای مداربسته، یکی از امور حیاتی که باید به آن توجه شود، طول کابل کشی سیستم مداربسته است. اگر روش صحیح کابل کشی و طول مناسب کابلها رعایت نشود، این مسئله میتواند تأثیرات جدی بر کیفیت تصویر دوربینهای مداربسته داشته باشد. در بازار، کابلهای مختلف با کیفیتها و مدلهای متنوعی موجود است که باید با توجه به نیازهای هر پروژه، از آنها استفاده مناسب شود. نکتهی حیاتی دیگر در مورد کیفیت کابلها این است که هرچه از فلزهای با کیفیت و خالصتر در ساخت آنها استفاده شود و از رسانایی مناسبی برخوردار باشند، تاثیر مثبتی بر کیفیت تصویر دوربینهای مداربسته خواهد داشت. در ادامه، به بررسی موضوع طول کابل کشی در هنگام نصب دوربینهای مداربسته و تأثیر آن بر کیفیت تصویر خواهیم پرداخت.
بعضی از کارشناسان نصب دوربینهای مداربسته به استانداردهای خاصی برای طول کابل کشی اعتقاد دارند، اما این اعتقاد از نظر فنی صحت ندارد، زیرا فاکتورهای متعددی در این موضوع تاثیرگذار هستند. به عنوان مثال، کیفیتهای مختلفی از جنس کابلها در بازار موجود است و همچنین اتصالات و دستگاههای ضبط نیز از نظر کیفیت متفاوت هستند، که اینها در ترکیب سیستمها میتوانند بلندی طول کابل را تغییر دهند. اگر بخواهیم یک استاندارد عددی برای طول کابل دوربین مداربسته تعریف کنیم، میتوانیم بگوییم که برای سیستمهای مداربسته آنالوگ، حداکثر مسافت کابل بین 250 تا 270 متر باشد. این عدد معین به عنوان سقف کابل کشی در سیستمهای آنالوگ صحیح است، اما در سیستمهای دیگر کاربرد ندارد. به عنوان مثال، در سیستمهای کابل UTP، حداکثر مسافت کابل کشی حدود 100 متر تعریف میشود، اما با استفاده از تقویتکنندههای موجود در بازار، این عدد میتواند تا دو برابر نیز افزایش یابد.
برای آگاهی و خرید انواع دوربین شبکه حتما روی لینک بزنید.

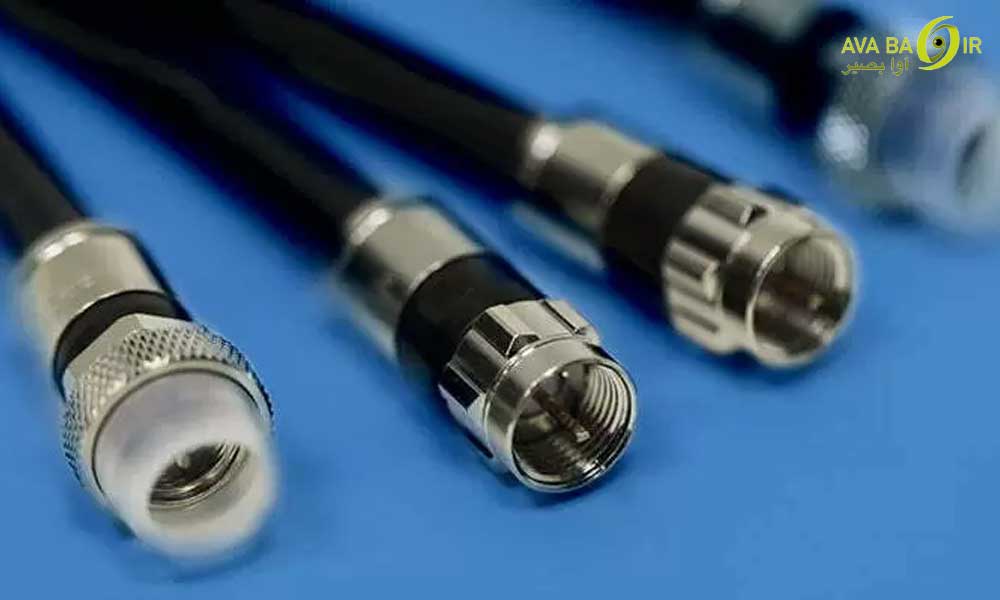

کابل کواکسیال برای دوربینهای مداربسته

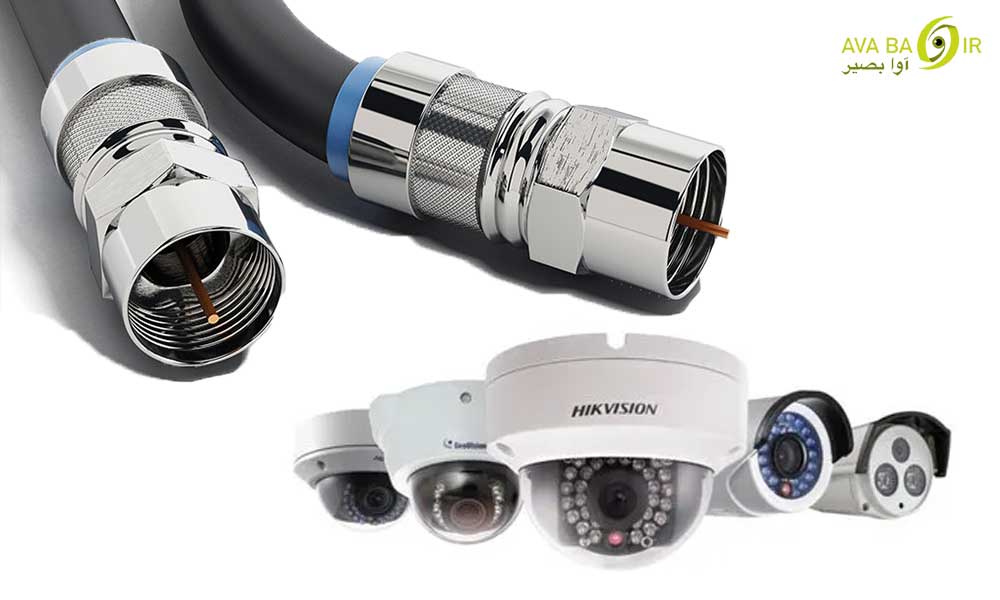

کابل کواکسیال RG-59 به عنوان بهترین نوع کابل کواکسیال برای سیستمهای دوربین مداربسته شناخته میشود. اگرچه میتوانید از کابل RG-6 نیز استفاده کنید که قادر به اجرای مسافتهای طولانیتری از RG-59 بدون از بین رفتن سیگنال ویدئویی است، اما این کابل به دلیل ضخامت و سختی بیشتر، کار با آن راحتتر نیست.
کاربردهای کابل کواکسیال:
این نوع کابل در مصارف گوناگونی مورد استفاده قرار میگیرد. از جمله کاربردهای آن میتوان به کابل آنتن تلویزیون، اتصالات اینترنت، و اتصال دوربینهای مداربسته آنالوگ و آنالوگ HD اشاره کرد.
تاثیر جنس کابل کواکسیال بر کیفیت تصویر دوربین مداربسته
تأثیر جنس کابلها بر کیفیت تصویر دوربین مداربسته یک نکته حیاتی است که باید مورد توجه قرار گیرد. دو نکته مهم در این زمینه وجود دارد:
تأثیر جنس کابل:
مغذی آلومینیم نسبت به مغذی مس دارای کیفیت بسیار پایینتری است. متأسفانه، در بازار، کابلهایی تحت عنوان “کابل مسی” فروخته میشوند، اما واقعیت این است که آنها از جنس آلومینیوم هستند. این امر میتواند تأثیر زیادی بر کیفیت تصویر دوربینهای مداربسته داشته باشد.
تأثیر طول کابل:
با افزایش طول کابل، افت ولتاژ در طول مسیر کابل رخ میدهد که در نهایت منجر به قطع شدن تصاویر میشود. این افت ولتاژ به عنوان یکی از عوامل اصلی تضعیف کیفیت تصویر در نظر گرفته میشود و باید در نصب و انتخاب کابلها به آن توجه شود.
همانطور که اشاره شد، تعیین یک عدد دقیق برای استاندارد طول کابل کشی دوربین مداربسته امری پیچیده است، اما برای سیستمهای آنالوگی که از کابل مسی استفاده میکنند، این مقدار بین 180 تا 250 متر تعیین میشود. هر چقدر درصد مس در کابلها کاهش یابد، این متراژ نیز به همان نسبت کاهش مییابد. برای سیستمهای تحت شبکه و استفاده از کابلهای CAT 5 UTP، طول کابل معمولاً بین 140 تا 180 متر است، اما با استفاده از تقویتکنندهها میتوان این مقدار را افزایش داد.
از نظر تئوری، کابل کواکسیال و دوربینهای مداربسته در سیستمهای آنالوگ قادر به انتقال تصاویر به طول 300 متر هستند، اما در عمل، این طول کاهش مییابد. اگر دوربینهای شما در فواصل بزرگتری از دستگاه مدیریت تصویر یا DVR قرار دارند، باید به جنس مغزی کابل، تعداد شیلد کابل، روکش کابل، ضخامت مغزی کابل و تکنولوژی کابل توجه ویژه داشته باشید.
یک نکته مهم دیگر درباره تأثیر طول کابل بر کیفیت تصویر دوربین مداربسته این است که اگر منبع تغذیه شما در نزدیکی دوربین مداربسته قرار دارد، قطر کابل برق شما باید حداقل ۱/۵ میلیمتر باشد تا ولتاژ برق ۲۲۰ ولت شما دچار افت نشود. اما اگر از منبع تغذیه مرکزی برای دوربینهای خود استفاده میکنید (که این کار در پروژههایی با طول کابل زیاد توصیه نمیشود)، باید در نظر داشته باشید که افت ولتاژ سرخط را با توجه به قطر و طول کابل به دقت محاسبه کنید تا تجهیزات شما در معرض آسیب قرار نگیرند.
قیمت کابل دوربین مداربسته کواکسیال و عوامل موثر
مواد اولیه مورد استفاده در ساخت کابل، تأثیر بسیار زیادی بر قیمت آن دارد. با توجه به انواع کابل کواکسیال تولید شده در ایران، رسانای کابل یا همان مغزی از سه جنس مس، آلومینیوم و یا آلیاژ CCAM تهیه میشود. همچنین، جنس شیلد کابل نیز از عوامل موثر بر قیمت انواع سیم و کابل دوربین مداربسته است.
شیلد نیز میتواند به دو صورت بافته شده و فویل باشد، که بافته شده از سیمهای مسی، آلومینیومی یا آلیاژهای دیگر ساخته میشود. طبیعتاً، کابل دوربین مداربسته کواکسیال با مغزی مس، قیمت بالاتری نسبت به کابلهای با مغزی آلومینیوم دارد. علاوه بر این، قطر مغزی کابل نیز به عنوان یک عامل تعیینکننده دیگر، بر قیمت آن تأثیرگذار است.
