کابل فیبر نوری در دوربین های مداربسته: انتقال اطلاعات باکیفیت

کابل فیبر نوری در دوربین های مداربسته: انتقال اطلاعات باکیفیت

کابل فیبر نوری به دو دسته اصلی تقسیم می‌شوند: فیبر چندحالته و تک‌حالته. فیبر چندحالته دارای یک هسته با ابعاد حدود 50 یا 62.5 میکرون است و به‌طور عمده برای انتقال سیگنال‌ها بین اتاق‌ها و بخش‌های مختلف یک ساختمان یا محوطه استفاده می‌شود. این نوع فیبرها برای اهداف امنیتی از لیزرهای مقرون‌به‌صرفه یا ال‌ای‌دی‌های ارزان برخوردارند. نصب و تست این نوع فیبرها نسبت به فیبرهای تک‌حالته آسان‌تر است. محدودیت اصلی فیبر چندحاله به فاصله محدودی برای کابل‌کشی مرتبط است که معمولاً 4 کیلومتر و نیم است.

فیبر تک‌حالته دارای هسته با ابعاد حدود 7 تا 10 میکرون است و به‌طور معمول برای کابل‌کشی در فواصل طولانی‌تر، گاهی اوقات بیش از 80 کیلومتر، با پهنای باند گسترده استفاده می‌شود.

کاربرد کابل فیبر نوری

استفاده از کابل فیبر نوری در دوربین‌های مداربسته به صورت گسترده در سه نوع سیستم آنالوگ انجام می‌شود: سیستم‌های AM (مدولاسیون دامنه)، سیستم‌های FM (مدولاسیون فرکانس)، و سیستم‌های دیجیتالی.

سیستم‌های مدولاسیون دامنه از نخستین فناوری‌های فیبر نوری در دوربین‌های مداربسته بوده‌اند. این سیستم‌ها در مسافت‌های کوتاه تا چند کیلومتری تصویر با کیفیت عالی ارائه می‌دهند. با این حال، با افزایش مسافت، سیگنال تضعیف می‌شود. هنوز هم در برخی موارد، مانند انتقال تصویر از طریق فیبر چندحاله، این فناوری به دلیل عملکرد قابل قبول از نظر اقتصادی مورد استفاده قرار می‌گیرد.

سیستم‌های مدولاسیون فرکانس با ویژگی‌های فنی برتر وارد بازار شده‌اند و به طور کلی عملکرد بهتری نسبت به سیستم‌های مدولاسیون دامنه دارند. این سیستم‌ها توانسته‌اند با توجه به مسافت بیشتر، با هر دو نوع فیبر تک‌حالته و چندحاله، عملکرد موفقیت‌آمیزی داشته باشند.

سیستم‌های دیجیتالی فشرده‌نشده از عملکرد بسیار بالایی برخوردار بوده و توانایی انتقال سیگنال را در مسافت‌های بزرگ حفظ می‌کنند. این سیستم‌ها عمدتاً با فیبرهای تک‌حالته استفاده می‌شوند، اما در برخی موارد نیز با فیبرهای چندحاله هم سازگار هستند. اختلاف قیمت بین فیبرهای تک‌حالته و چندحاله نسبتاً کم است، با این وجود، عملکرد بسیار برتر فیبرهای دیجیتالی نسبت به دیگران قابل توجه است.

برای کسب اطلاعات بیشتر درباره دوربین مدار بسته برای کاربردهای صنعتی و تجاری کلیک کنید.

لینک‌های ارتباطی از طریق کابل فیبر نوری در دوربین مداربسته آنالوگ

لینک‌های ارتباطی از طریق کابل فیبر نوری در دوربین مداربسته آنالوگ

در سیستم‌های دوربین مداربسته آنالوگ، لینک‌های ارتباطی از طریق فیبر نوری امکان‌پذیر است. این امکان وجود دارد که سیگنال‌های تصویر حاصل از دوربین‌های مداربسته آنالوگ را از طریق مبدل‌های تصویر چندحالته به سیگنال نوری تبدیل نمود. با توجه به نوع حالت، یک فیبر نوری قادر است سیگنال‌های حاصل از 1، 4، 8 یا 16 دوربین را انتقال دهد. این امکان با استفاده از مبدل‌های تصویری و فیبرهای تک‌حالته فراهم شده است، که به کمک آنها می‌توان دوربین‌های مداربسته را در فواصل بزرگ‌تر از 20 کیلومتر از مرکز نظارتی نصب نمود.

در موارد زیادی، استفاده از فیبرهای نوری در فواصل کوتاه، به ویژه در مناطق با سطح بالای تداخل الکترومغناطیسی یا در مواقعی که احتمال برخورد با صاعقه وجود دارد، به عنوان یک راهکار موثر و با عملکرد قابل اطمینان مورد استفاده قرار می‌گیرد.

لینک‌های ارتباطی از طریق کابل فیبر نوری در دوربین مداربسته آی ­پی

در دوربین‌های مداربسته آی‌پی، ایجاد لینک‌های ارتباطی از طریق فیبر نوری امکان‌پذیر است. با بهره‌گیری از مبدل‌های رسانه اترنت یا سوئیچ‌های مجهز به مدول SFP، که می‌توان آنها را بر اساس نیاز انتخاب کرد، جریان‌های تصویر حاصل از دوربین‌های آی‌پی را به سیگنال‌های نوری تبدیل کرد. این امکان انتقال سیگنال دوربین‌ مداربسته با کیفیت از طریق فیبر نوری با توجه به مدیریت مرکزی یا توزیعی و همچنین استفاده از فیبرهای نوری با ابعاد کوچکتر در نقاطی با سطح بالای تداخل الکترومغناطیسی یا در معرض خطر صاعقه برق، امکان پذیر و گسترده است.

هزینه کابل فیبر نوری

با وجود چندین دوربین، هزینه فیبر نوری تا حد زیادی تغییر نمی‌یابد، به دلیل استفاده از مبدل‌های تصویر مختلف و امکان انتقال تمامی کانال‌های تصویری از طریق یک فیبر. هرچند هزینه کابل‌کشی مسی به افزایش می‌پیوندد، اما این موضوع به تعداد دوربین‌ها و استفاده از کابل‌های بیشتر مرتبط است، که باعث افزایش قیمت نصب دوربین می‌شود. نصب فیبرهای نوری به دلیل ابعاد و وزن کمتر، امکان سریعتر و آسان‌تر نسبت به کابل‌های کواکسیال را فراهم می‌کند.

کابل فیبر نوری چگونه کار می‌کند؟

کابل فیبر نوری از فیزیک نوری برای انتقال داده‌ها استفاده می‌کند. فرآیند کار فیبر نوری به این صورت است: اطلاعات به صورت فوتون (ذرات نور) در کابل فیبر نوری منتقل می‌شوند. ساختار کابل شامل هسته شیشه‌ای و روکش (cladding) است، که هرکدام دارای ضریب شکست خاصی هستند.

زمانی که سیگنال نوری از منبع نور وارد می‌شود، در داخل هسته فیبر بازتاب می‌یابد و از رویکرد مشخصی خارج می‌شود. این بازتاب کلی نور درون کابل فیبر نوری را به شکل پرش‌های زیگزاگ می‌توان تصور کرد. به دلیل ضریب شکست بالای شیشه نسبت به هوا، نور در داخل فیبر بازتاب می‌شود و از فیبر خارج نمی‌شود.

سیگنال نوری به دلیل متراکم‌تر بودن مسیر نسبت به کابل‌های مسی، با سرعتی کمتر از سرعت نور حرکت می‌کند. در طول این مسیر ممکن است سیگنال‌ها تضعیف شده و نیاز به تجدید و تقویت داشته باشند. این نیاز به تقویت سیگنال نوری در طول مسیر باعث استفاده از تقویت‌کننده‌ها (Repeater) می‌شود. این تقویت‌کننده‌ها سیگنال نوری را دریافت کرده و به سیگنال الکتریکی تبدیل می‌کنند، سپس این سیگنال الکتریکی را پردازش کرده و به صورت سیگنال نوری در مسیر ارسال می‌کنند.

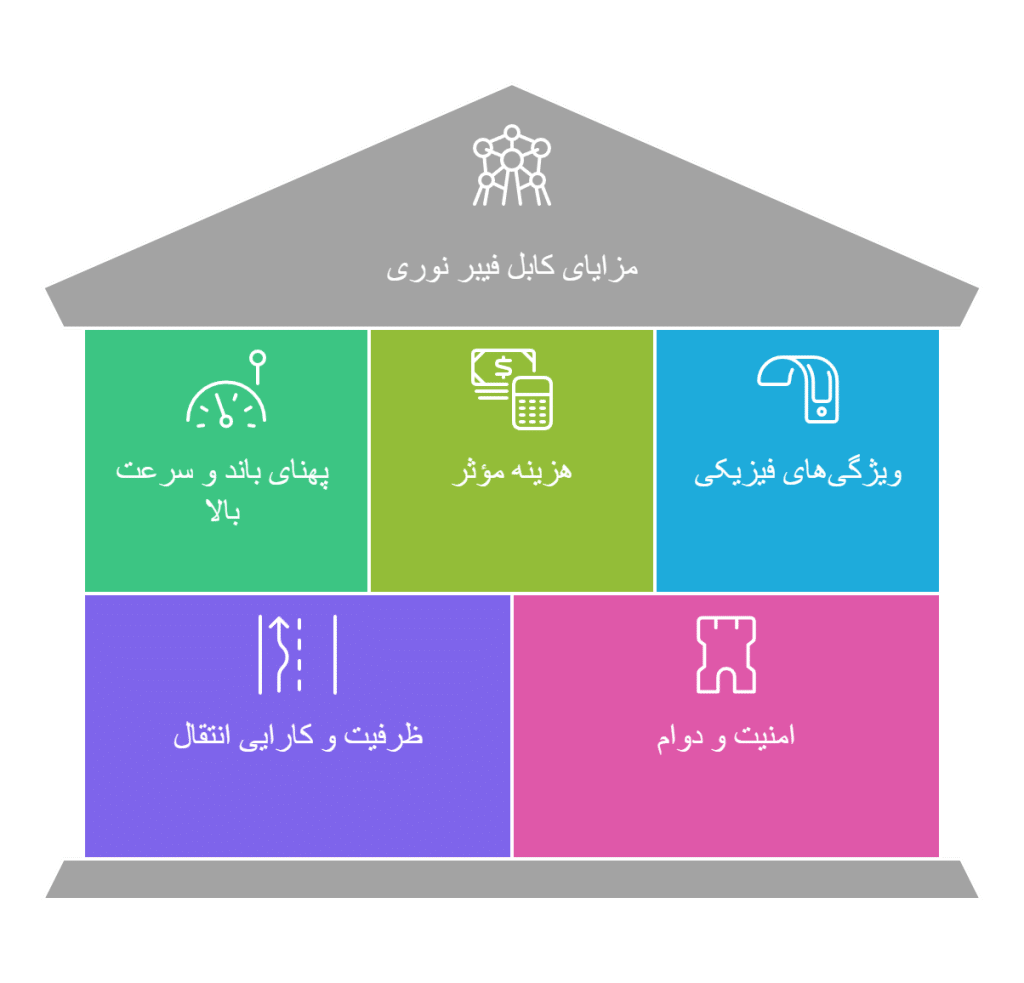

مزایای کابل فیبر نوری

مزایای کابل فیبر نوری

  1. پهنای باند بالا و سرعت بیشتر: کابل‌های نوری از پهنای باند بسیار بالایی برخوردارند، که امکان انتقال حجم زیادی از اطلاعات را در زمان کم فراهم می‌کند.
  1. قیمت پایین: تولید کابل‌های فیبر نوری به همراه هزینه نصب و نگهداری آنها معمولاً با قیمتی کمتر نسبت به کابل‌های مسی همراه است.
  1. سبک بودن: کابل‌های نوری به دلیل استفاده از مواد سبک‌تر نسبت به مس، وزن کمتری دارند.
  1. باریک بودن کابل: دارا بودن قطر کمتری نسبت به کابل‌های مسی که می‌تواند در مکان‌های محدود یا سیستم‌هایی با فضای محدود نصب شود.
  1. ظرفیت انتقال بالا: قابلیت انتقال حجم زیادی از داده در یک زمان، به ویژه در شبکه‌های فشرده و پیچیده.
  1. کاهندگی و اتلاف کمتر: اتلاف کمتر انرژی در طول مسافت انتقال به دلیل کمتر بودن انتقال حرارت.
  1. مقاومت بالا در برابر تداخل الکترومغناطیسی: مقاومت بیشتر در برابر تداخل‌های الکترومغناطیسی و اختلالات الکتریکی.
  1. طول عمر زیاد: کابل‌های نوری به دلیل مقاومت بالا در برابر خوردگی و فشار، دارای عمر کاری طولانی هستند.
  1. پشتیبانی از مسافت‌های طولانی: امکان انتقال اطلاعات به فواصل طولانی بدون افت کیفیت.
  1. امنیت بالا: اطلاعات انتقال یافته از طریق کابل‌های نوری معمولاً مستعد به هک نمی‌باشند و امکان مشاهده یا تداخل از راه دور با آنها کمتر است.

آوابصیر یکی از پیشگامان در زمینه ارائه دوربین‌های مداربسته است. این شرکت با تمرکز بر کیفیت بالا، نوآوری، و تکنولوژی‌های پیشرفته، توانسته است در بازار امنیت و نظارت به عنوان یک نام قابل اعتماد شناخته شود.
